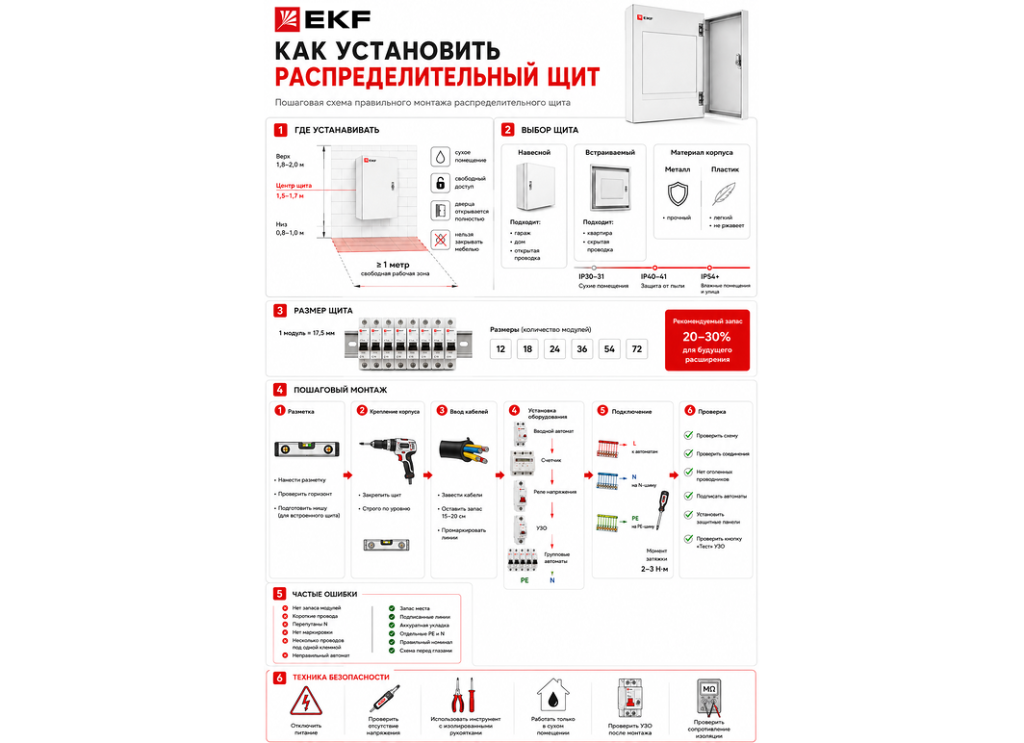

Распределительный щит — это сердце домашней электросети. За его дверцей прячутся автоматы, УЗО, дифавтоматы, реле напряжения и другая защита. Собрать и повесить щит вполне реально самому — если понимать логику работы и не отступать от норм. Ниже разберём, как установить распределительный щит правильно.
По сути это корпус, внутри которого принимается вводной кабель и питание распределяется по отдельным линиям. Щит разводит нагрузку между потребителями, защищает проводку от короткого замыкания и перегрузки, а через УЗО и дифавтоматы оберегает человека от удара током. Ещё один плюс — можно обесточить одну линию, не выключая весь дом.
В современный щит нередко добавляют реле контроля напряжения, устройства защиты от импульсных перенапряжений (УЗИП), счётчик и другое оборудование — всё зависит от задач объекта.
Первое, что нужно решить, — где щит будет стоять. Главное правило простое: к нему должен быть свободный доступ для обслуживания и ремонта. На практике это значит сухое помещение, подходящую по паспорту температуру, полностью открывающуюся дверцу и хотя бы метр свободного пространства перед корпусом. И да — щит нельзя прятать за шкаф или зашивать отделкой.
Отдельно про высоту. Жёсткой цифры ПУЭ не задаёт — есть только требования к удобству и безопасности обслуживания. Но электрики почти всегда придерживаются одного диапазона:
Тип корпуса подбирают под условия монтажа, место установки и нужное число посадочных мест. Разберём основные варианты.
Навесные модели крепятся прямо на стену, нишу готовить не нужно. Ставится быстро, подходит под любые стены, штробить ничего не надо, а дорабатывать схему потом удобно. Такой вариант чаще берут для частных домов, гаражей, производственных помещений и открытой проводки.
Встраиваемые щиты выглядят аккуратнее: корпус утапливается в подготовленную нишу и почти не выступает за плоскость стены. Занимает меньше места, смотрится опрятно — логичный выбор для квартир и домов со скрытой проводкой.
Металлический корпус прочнее и лучше держит удар — его ставят на производстве, в мастерских, технических помещениях. Пластик легче, не боится коррозии и выглядит аккуратно, поэтому в квартирах и частных домах он встречается чаще всего.
Степень защиты выбирают по условиям:
Все современные устройства садятся на DIN-рейку, один стандартный автомат занимает 1 модуль шириной 17,5 мм. Ходовые типоразмеры щитов — на 12, 18, 24, 36, 54 и 72 модуля. Совет из практики: берите корпус с запасом 20–30 % свободного места. Через пару лет захочется добавить кондиционер или тёплый пол — и место под них уже будет.
Перед любыми работами полностью снимите питание на вводе и проверьте отсутствие напряжения исправным прибором. Дальше — по шагам.
По уровню нанесите горизонтальные линии крепления и отметьте точки под крепёж с учётом размеров корпуса. Под встраиваемый щит нишу готовят заранее, оставляя технологический зазор около 5–10 мм между стеной и корпусом.
Навесной щит фиксируют на дюбели или анкеры; для бетона берут дюбели диаметром 6–8 мм. Ставьте строго по уровню — даже небольшой перекос потом мешает и монтажу оборудования, и закрытию дверцы.
Кабели заводят через вводы или сальники, соблюдая минимальный радиус изгиба — не меньше 10 наружных диаметров кабеля. Оставьте запас длины 15–20 см: он сильно упрощает и подключение, и будущий ремонт. Все линии лучше сразу промаркировать, чтобы через год не гадать, что куда идёт.
На рейку монтируют по порядку: вводной автомат, счётчик (если он в проекте), реле напряжения, УЗО, дифавтоматы, групповые автоматы и клеммники PE и N. Вводной автомат идёт первым, а групповые расставляют по логике помещений или отдельных линий.
Подключают строго по заранее нарисованной схеме. Фазные проводники идут на автоматы, нулевые — на N-шину, защитные — только на PE-шину. При системе TN-S или TN-C-S объединять PE и N после вводного устройства нельзя. И обязательно соблюдайте момент затяжки клемм — обычно 2–3 Н·м, но точное значение всегда есть в паспорте оборудования. Готовые жилы аккуратно укладывают внутри корпуса пластиковыми стяжками.
Перед подачей напряжения пройдитесь по чек-листу:
1. сверьте схему;
2. проверьте надёжность всех соединений;
3. убедитесь, что нигде нет оголённых участков;
4. подпишите автоматы;
5. установите защитные панели.
После включения проверьте работу автоматов и УЗО. Исправность УЗО контролируют кнопкой «Тест» — производители советуют делать это не реже раза в месяц.
Промахи случаются даже у опытных мастеров, и почти все они потом всплывают перегревом контактов или ложными срабатываниями защиты. Вот что встречается чаще всего: слишком тесный корпус без запаса по модулям, монтаж без схемы, слабая или, наоборот, чрезмерная затяжка клемм, перепутанные нули разных УЗО, отсутствие маркировки, короткие жилы внутри щита, объединение рабочих и защитных проводников там, где это запрещено, неверный номинал автомата и несколько проводов под одну клемму там, где производитель этого не допускает.
Вывод простой: большинство неисправностей щита — это ошибки монтажа, а не качество оборудования.
Работы внутри щита — это электромонтаж, и правила здесь не формальность. Сначала снимаете питание и проверяете отсутствие напряжения двухполюсным указателем или исправным мультиметром. Работайте инструментом с изолированными рукоятками, не в сырой одежде и не в мокром помещении, и следите, чтобы изоляция кабелей была целой.
После монтажа стоит замерить сопротивление изоляции, проверить целостность защитного проводника и испытать УЗО. Это финальная гарантия того, что щит собран правильно и им можно спокойно пользоваться.
