Какой автомат лучше всего поставить в квартире

Автоматический выключатель защищает проводку от перегрузки и короткого замыкания. Для большинства квартир оптимальны автоматы характеристики C: на освещение обычно ставят 10 А, на розеточные линии — 16 А, на отдельные мощные потребители — 20–32 А в зависимости от нагрузки и сечения кабеля. Но выбирать только по мощности техники нельзя — и вот почему.

Как подобрать номинал автомата

Самая частая ошибка — считать по суммарной мощности приборов. На деле логика обратная: сначала смотрят, каким кабелем сделана линия, и только потом подбирают защиту. Автомат обязан отключить питание раньше, чем провод начнёт перегреваться, поэтому его номинал не должен превышать длительно допустимый ток кабеля.

В квартирах чаще всего используют медный ВВГнг-LS или его аналоги, ходовые сечения — 1,5, 2,5, 4 и 6 мм². Кроме сечения, стоит учесть мощность нагрузки, длину линии, способ прокладки кабеля, число одновременно работающих приборов и, если он есть, проект электроснабжения. Ориентиры по типовым линиям — в таблице.

Линия	Сечение кабеля	Рекомендуемый автомат
Освещение	3×1,5 мм²	10 А
Розетки комнат	3×2,5 мм²	16 А
Кухонные розетки	3×2,5 мм²	16–20 А
Посудомоечная машина	3×2,5 мм²	16 А
Стиральная машина	3×2,5 мм²	16 А
Кондиционер	3×2,5 мм²	16–20 А
Водонагреватель	3×2,5 или 3×4 мм²	16–25 А
Варочная панель	3×6 мм² (или по проекту)	25–32 А
Духовой шкаф	3×4 мм²	20–25 А



Значения ориентировочные: окончательный выбор зависит от мощности оборудования и параметров кабельной линии.

Подбирать защиту удобно по ассортименту автоматических выключателей EKF: в каталоге есть номиналы от единиц до десятков ампер, так что закрыть можно любую бытовую линию — от освещения до электроплиты.

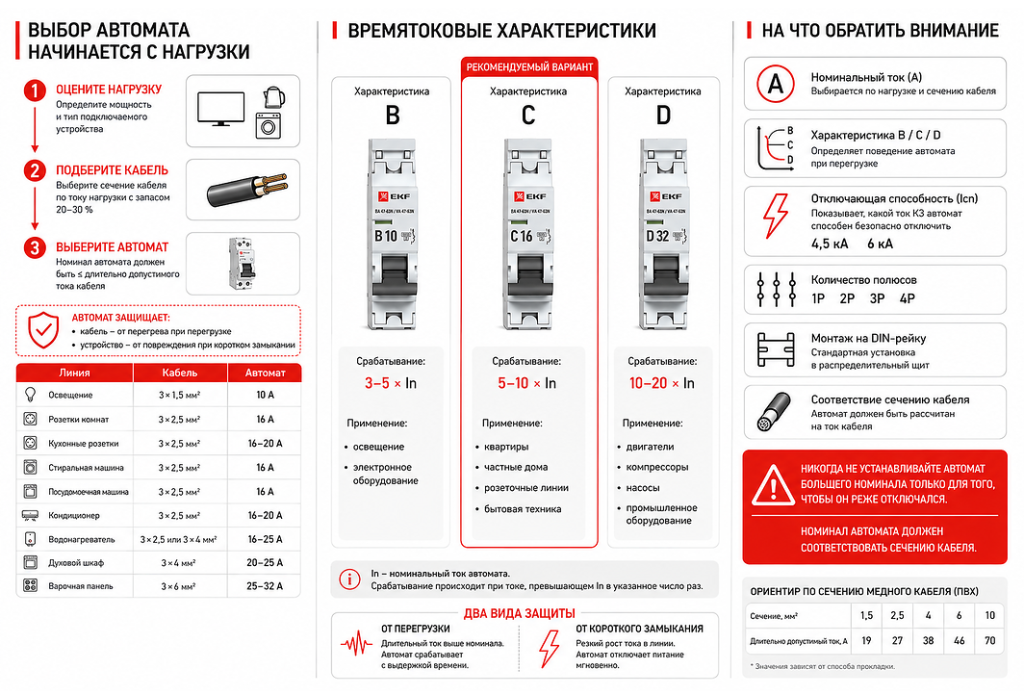

Что означают характеристики B, C и D

Кроме номинала, у автомата есть времятоковая характеристика — она определяет, при каком токе устройство сработает мгновенно. В быту встречаются три типа: B, C и D.

Тип B

Отключается быстрее всех: электромагнитный расцепитель срабатывает примерно при 3–5-кратном превышении номинала. Ставят его на линии с малой пусковой нагрузкой — освещение, электроника. В современных квартирах тип B используют нечасто, хотя для отдельных линий света он вполне подходит.

Тип C

Самый универсальный. Мгновенное отключение — при превышении номинала примерно в 5–10 раз, и этот диапазон отлично ложится на бытовую технику, которая при запуске кратко тянет повышенный ток. Именно тип C сегодня считается стандартом для квартир и частных домов. В линейке EKF серии C есть автоматы разных номиналов — для розеточных групп, отдельных линий техники и ввода в квартиру.

Тип D

Рассчитан на очень высокие пусковые токи — срабатывает при 10–20-кратном превышении номинала. Его ставят на мощные двигатели, компрессоры, станки, производственное оборудование и насосные установки. В обычной квартире тип D нужен крайне редко (иногда на серьёзную технику кондиционирования), в основном это удел производства и хозяйственных сетей.

Какой тип выбрать

Для жилья почти всегда ответ — C. Тип B оправдан на отдельных линиях освещения, если так задумано проектом. Тип D — история про промышленность и мастерские с мощными двигателями.

Однополюсный или двухполюсный

При сборке квартирного щита часто спорят, какой автомат брать. Однополюсный отключает только фазу, ноль остаётся подключённым — и именно такие ставят почти на все групповые линии: освещение, розетки, кондиционеры, бытовую технику, отдельных потребителей.

Двухполюсный разрывает фазу и ноль одновременно. Его берут на ввод или туда, где линию нужно полностью обесточить. Например, для квартиры с электроплитой подойдёт ВА 47-63N 2P 40А (C) 6кА PROXIMA EKF. Это повышает безопасность обслуживания щита и соответствует распространённой практике монтажа.

Типичная схема выглядит так: на вводе — двухполюсный автомат, а дальше каждую линию защищает свой однополюсный.

Сколько автоматов нужно в квартире

Обычно в квартире несколько автоматов — по одному на линию. Так сеть безопаснее и удобнее: если на одной линии перегрузка или КЗ, отключится только она. Сгорела кухонная розетка — свет в комнатах не погас, а холодильник и кондиционер на других группах продолжают работать.

Число автоматов зависит от площади, количества приборов и общей нагрузки: чем больше отдельных линий, тем проще распределить нагрузку и быстрее найти неисправность. Для двух- или трёхкомнатной квартиры обычно закладывают отдельные автоматы на ввод, освещение, розетки комнат, кухонные розетки, стиральную и посудомоечную машины, кондиционер, варочную панель, духовой шкаф и водонагреватель.

Мощную технику лучше вешать на отдельные линии — так проще подобрать номинал и не перегрузить розеточную группу. Отдельную линию обычно выделяют под варочную панель, духовку, бойлер, кондиционер и прочих «тяжеловесов». В больших квартирах розетки ещё и делят по помещениям — кухня, спальни, гостиная, санузел отдельно; отключился один автомат — остальные комнаты остаются со светом. Для тёплого пола, электрокотла и зарядки электромобиля тоже делают отдельные линии, часто с УЗО или дифавтоматом.

И совет на будущее: оставьте в щите несколько свободных модулей. Появится кондиционер, видеонаблюдение, водонагреватель или тёплый пол — небольшой запас избавит от замены щита и переделки схемы.

На что смотреть при выборе автомата

Внешне автоматы похожи, но надёжность зависит от качества изготовления и соответствия заявленным характеристикам. При покупке имеет смысл проверить несколько вещей.

• Соответствие стандартам. Нужны сертификаты и производство по действующим нормам.

• Отключающая способность. Для квартир берут 4,5 или 6 кА; в современных многоквартирных домах чаще 6 кА.

• Качество корпуса и механизма. Негорючий пластик, рукоятка переключается без заеданий, клеммы надёжно держат провод.

• Удобство монтажа. Быстрая посадка на DIN-рейку и надёжное подключение проводников разного сечения.

• Репутация производителя. Известные бренды испытывают продукцию и держат стабильное качество.

Экономить на автоматах не стоит — это один из ключевых элементов защиты. От их работы зависит не только сохранность техники, но и пожарная безопасность квартиры. У EKF есть автоматы разных номиналов, с характеристиками B и C и отключающей способностью 4,5 и 6 кА — этого хватает, чтобы собрать квартирный щит почти любой конфигурации на оборудовании одного производителя.

Какие автоматы лучше поставить в квартире

Для большинства современных квартир работает стандартная схема распределения нагрузки — она и проводку защищает, и удобно делит сеть на линии. Обычно берут: двухполюсный вводной автомат (номинал — по выделенной мощности или проекту), 10 А на освещение, 16 А на розеточные линии, 20–32 А на мощную технику (по нагрузке и сечению кабеля), характеристика — преимущественно C.

Схема распространённая, но не универсальная. Если в квартире электроплита, мощный проточный водонагреватель, электрокотёл или другое энергоёмкое оборудование, номиналы будут другими — их считают по нагрузке и параметрам кабельной линии.

И главное: не ставьте автомат большего номинала только ради того, чтобы он реже выбивал. При неверной защите кабель может начать греться раньше, чем сработает автомат. Номинал всегда должен соответствовать сечению провода и условиям его прокладки. Для квартирного щита лучше брать проверенных производителей — в линейке EKF есть решения под любые характеристики электроснабжения и тип потребителя.
