Какое УЗО лучше устанавливать

Устройство защитного отключения (УЗО, оно же ВДТ) защищает человека от удара током и снижает риск возгорания при повреждении изоляции. Для квартиры оптимальным считается УЗО типа A с током утечки 30 мА, а для ванной и других «мокрых» зон — на 10 мА. При этом номинальный ток УЗО должен соответствовать нагрузке линии, а само оно работает в паре с автоматом или заменяется дифавтоматом. Разберём, какое УЗО и в каких условиях выбрать.

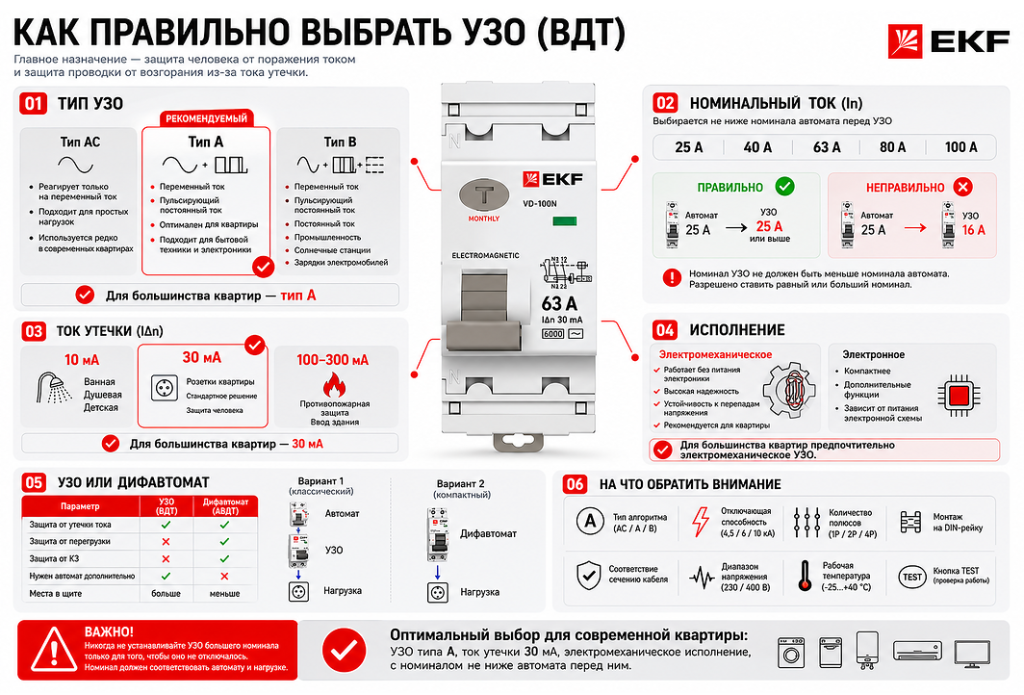

Как выбрать УЗО

При выборе смотрят на несколько характеристик — они определяют чувствительность, совместимость с техникой и надёжность защиты: тип УЗО, номинальный ток, ток утечки, конструкцию и условия эксплуатации. Пройдёмся по каждому.

Тип AC

Реагирует только на переменный синусоидальный ток утечки. Ещё несколько лет назад это был стандарт для быта, но техники с электронным управлением становится всё больше: стиральные машины, индукционные панели, кондиционеры, компьютеры используют импульсные блоки питания и могут давать пульсирующий постоянный ток утечки. Поэтому область применения AC сужается — сегодня их ставят на простые линии без сложной электроники.

Тип A

Для современных квартир специалисты рекомендуют именно тип A: он ловит и переменный, и пульсирующий постоянный ток утечки, а значит подходит почти под любую бытовую нагрузку — розеточные группы, стиральные и посудомоечные машины, варочные панели, кондиционеры, электронику. Такие устройства составляют основу линейки ВДТ EKF для жилья и коммерции, с разными номиналами и токами утечки под любую схему.

Тип B

Встречается заметно реже. Реагирует на переменный, пульсирующий постоянный и постоянный ток утечки — это нужно там, где есть преобразовательная техника: промышленные предприятия, солнечные электростанции, зарядные станции для электромобилей, системы с частотными преобразователями. Для обычной квартиры такие устройства избыточны.

Номинальный ток

Ходовые номиналы — 25, 40, 63 и 80 А. Выбирают его не по мощности техники, а по характеристикам линии. Если перед УЗО стоит автомат на 25 А, само устройство берут на 25 или 40 А. Ставить УЗО с меньшим номиналом, чем у автомата перед ним, нельзя.

Ток утечки

Именно этот параметр отвечает за чувствительность. Для квартир и домов в ходу три варианта. На 10 мА — максимальная защита человека, идёт на отдельные линии: ванная, душевая, детская, полотенцесушитель; из-за высокой чувствительности ложные срабатывания чуть вероятнее. На 30 мА — самое распространённое решение для большинства розеточных групп: надёжно защищает человека и хорошо держит помехи. На 100 и 300 мА — это уже противопожарная защита вводных линий: их задача поймать опасную утечку в проводке, для защиты человека они не годятся.

Электромеханическое или электронное УЗО

По конструкции УЗО делятся на электромеханические и электронные. Внешне почти одинаковые, а работают по-разному.

Электромеханические

Отключаются за счёт энергии самого дифференциального тока — постороннее питание для срабатывания им не нужно. Это ключевое преимущество: даже если напряжение в сети сильно просядет или оборвётся ноль, устройство останется работоспособным и отключит повреждённую линию. Плюс простая конструкция, которая хорошо переносит перепады напряжения. Поэтому многие электрики советуют для квартир именно электромеханику.

Электронные

Здесь всё контролирует встроенная схема. Реагируют такие УЗО тоже быстро, но для работы им нужно питание электронной части. Зато они компактнее, точнее и функциональнее — удобны для современных щитов и систем автоматизации. И всё же при нестабильном напряжении большинство специалистов склоняется к электромеханике: она меньше зависит от состояния сети. Универсального ответа нет — всё решают условия конкретного объекта.

УЗО или дифавтомат

При сборке щита часто встаёт выбор: обычное УЗО с автоматом или дифференциальный автомат (АВДТ). Оба защищают от тока утечки, но по-разному.

УЗО ловит утечку и отключает питание, но от короткого замыкания и перегрузки не спасает — поэтому рядом обязательно ставят автомат. Зато с ним удобно диагностировать неисправности, можно отдельно заменить автомат или ВДТ, гибко компоновать щит и выбирать из широкого ряда номиналов.

Дифавтомат объединяет автомат и УЗО в одном корпусе. Он экономит место, требует меньше соединений, проще в подключении и удобен для отдельной линии техники. Если нужно защитить стиральную машину, водонагреватель или кондиционер, многие электрики берут АВДТ EKF; для комплексной защиты нескольких линий чаще ставят отдельные УЗО (ВДТ) EKF в связке с автоматами.

Вывод такой: если места в щите хватает, классическая связка «автомат + УЗО» остаётся самой универсальной. Когда место в дефиците — удобнее дифавтоматы.

Сколько УЗО нужно и как их распределить

Определившись с типом, посчитайте количество. Одного УЗО на всю квартиру сегодня обычно мало: утечка на одной линии обесточит все комнаты сразу. Куда удобнее разбить сеть на несколько независимых групп — на практике отдельные УЗО ставят на розетки жилых комнат, кухню, ванную, стиральную машину, водонагреватель, а при необходимости добавляют противопожарное УЗО на вводе.

В небольших квартирах обходятся двумя-тремя УЗО, в просторных домах их бывает шесть и больше — всё зависит от числа линий и мощности оборудования. Если в щите есть дифавтоматы, часть функций УЗО берут на себя они, и схема распределения меняется.

Как выбрать качественное УЗО

На вид почти все УЗО одинаковые, но по характеристикам, конструкции и надёжности отличаются заметно — и именно это решает, насколько хорошо устройство защитит людей и проводку. Отвечая на вопрос, какое УЗО выбрать, специалисты советуют смотреть на четыре вещи.

• Тип. Для большинства квартир и домов оптимален тип A — он дружит с современной техникой на электронике. Тип AC оставляют для простых линий без такого оборудования.

• Номинальный ток. Выбирают с учётом автомата и нагрузки: номинал УЗО не должен быть меньше номинала автомата перед ним. Линия под автоматом 16 А — значит УЗО минимум на 16 А, а чаще берут ближайший больший, например 25 А.

• Ток утечки. Для розеточных групп — 30 мА, для ванной, душевой и других влажных зон — 10 мА: они чувствительнее и быстрее реагируют на опасную утечку.

• Качество конструкции. Негорючий пластик, клеммы без люфта, чёткий механизм включения. И обязательно проверьте кнопку «Тест» — она позволяет контролировать работоспособность УЗО без спецоборудования.

Даже самое качественное УЗО не спасёт, если выбрано не под задачу или подключено с нарушением схемы. Поэтому смотрите на все характеристики устройства и параметры конкретной линии, а не только на цену и номинал. Подходящую модель под любые условия можно найти в каталоге.
